| MOQ: | 1セット |
| standard packaging: | 木製パレット |
| Delivery period: | 10〜15日 |
| 支払方法: | L/C,T/T |
| Supply Capacity: | 100セット/月 |

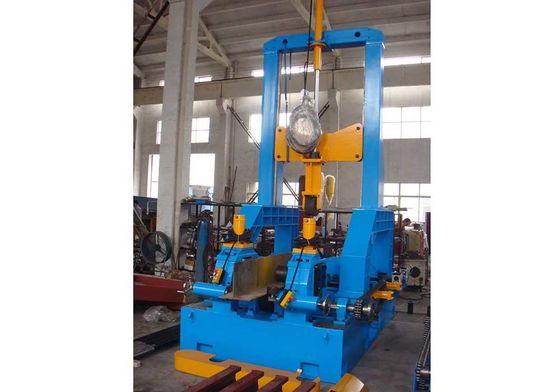

PHJ統合Hビーム溶接機は,Hビームを生産するための高効率の機器です.組み立て,浸水弧溶接および直直は,1台のマシンで完了できます.I位置でビームを処理し,フィレットのサイズが8mm未満の軽いHビームに適しています.
軽量型と重量型のオプションがあります
モデル:PHJ-15
- フレンズの厚さ T:6-25mm
- フレンズの幅B:200-800mm
- 網の厚さA:4-40mm
- 網の高さ H:200-1500mm
- 梁長 L:4000〜15000mm
- 溶接方法:フラット SAW (単線)
- 最大フィレの高さ: 8mm
- 入力コンベヤー:合計12m, 3つのパーツ,それらのうちの1つはドライバーです
- 出力コンベヤー:合計12m,そのうちの2つは上昇しています
- メインモーター: 7.5kW
- 作業速度:0.2-2m/min
- コンベアモーター: 0.75kWx2
- 溶接力:リンカーン PP-1000
- 流体リサイクル機: ZH-100 ((3kWx2)
- 液圧システムモーター: 5.5kW
- 定数作業圧: 6-8Mpa
- 最大システム圧力: 10Mpa
組立部分:
中心と位置固定装置の4セットがあり,同期作業,手車によって調整され,リードスクリューによって中心化され,水力シリンダーで固定されています.
入力コンベア末端には最初の中心手があります.フレンズとウェブがメインボディに持ち上げられると,プレートを主に中心にし,ウェブが傾くのをサポートします.
出力コンベヤー端にフレンズ用の手動中心装置が1組あり,調整することで中心部を安定させる.
入力側には網とフレンズを並べ替えるアラインブロックがあります.
- 溶接部品:
両側から"組の溶接タッチを設置し,Iビームを同時に平面で溶接する.
溶接電源は,自動線フィッダー付きの チェングドゥ・フワイアンMZ-1000です
2つのセットの自動流体リサイクルシステム. 流体は自動的にシームに供給され,繰り返し使用のために流体をリサイクルするためにタッチの後ろに吸い口があります.
溶接速度はインバーターによって変動します.ユーザーは自由に合理的な速度を決めることができます.
- 片付け部分:
Hビームは溶接後に変形します.直す部分を使用してください.ビームは直すことができます.
上部ロールは,フレンズの厚さと変形に応じて,水力シリンダーを通って適切な圧力を与えることができます.
すべてのロールは,適格な合金金属で製造され,欠陥を避けるために熱処理され,安定性と長寿を保証します.
整列速度と同じです 1つのモーターとギアボックスで動かされ インバーターで制御されます
水力上昇コンベヤーがあります. 変形に応じて上昇し,梁を支え,組み立て,溶接,直しを行います.
このプロセスはMITSUBISHI PLCによって制御される.駆動モーターはACインバーターによって制御される.電磁気バルブに長い寿命を与える液圧システムに細かいフィルタがあります.
横切りに溶接するときに変形を減らすために直す部分は働いています.
| モデル | PHJ15 | PHJ18 | PHJ20 |
| フレンズの厚さ | 6~25mm | 6~25mm | 6~25mm |
| フレンズの幅 | 200~800mm | 200~800mm | 200~800mm |
| 網の厚さ | 5~20mm | 5~20mm | 5~20mm |
| 網の高度 | 200〜1500mm | 200~800mm | 200〜2000mm |
| 梁の長さ | 4000〜15000mm | 4000〜15000mm | 4000〜15000mm |
| モデル | PHJ15-HD | PHJ18-HD | PHJ20 |
| フレンズの厚さ | 6-40mm | 6-40mm | 6-40mm |
| フレンズの幅 | 200〜1000mm | 200〜1000mm | 200〜1000mm |
| 網の厚さ | 5~28mm | 5~28mm | 5~28mm |
| 網の高度 | 200〜1500mm | 200~800mm | 200〜2000mm |
| 梁の長さ | 4000〜15000mm | 4000〜15000mm | 4000〜15000mm |
|
|
| MOQ: | 1セット |
| standard packaging: | 木製パレット |
| Delivery period: | 10〜15日 |
| 支払方法: | L/C,T/T |
| Supply Capacity: | 100セット/月 |
PHJ統合Hビーム溶接機は,Hビームを生産するための高効率の機器です.組み立て,浸水弧溶接および直直は,1台のマシンで完了できます.I位置でビームを処理し,フィレットのサイズが8mm未満の軽いHビームに適しています.
軽量型と重量型のオプションがあります
モデル:PHJ-15
- フレンズの厚さ T:6-25mm
- フレンズの幅B:200-800mm
- 網の厚さA:4-40mm
- 網の高さ H:200-1500mm
- 梁長 L:4000〜15000mm
- 溶接方法:フラット SAW (単線)
- 最大フィレの高さ: 8mm
- 入力コンベヤー:合計12m, 3つのパーツ,それらのうちの1つはドライバーです
- 出力コンベヤー:合計12m,そのうちの2つは上昇しています
- メインモーター: 7.5kW
- 作業速度:0.2-2m/min
- コンベアモーター: 0.75kWx2
- 溶接力:リンカーン PP-1000
- 流体リサイクル機: ZH-100 ((3kWx2)
- 液圧システムモーター: 5.5kW
- 定数作業圧: 6-8Mpa
- 最大システム圧力: 10Mpa
組立部分:
中心と位置固定装置の4セットがあり,同期作業,手車によって調整され,リードスクリューによって中心化され,水力シリンダーで固定されています.
入力コンベア末端には最初の中心手があります.フレンズとウェブがメインボディに持ち上げられると,プレートを主に中心にし,ウェブが傾くのをサポートします.
出力コンベヤー端にフレンズ用の手動中心装置が1組あり,調整することで中心部を安定させる.
入力側には網とフレンズを並べ替えるアラインブロックがあります.
- 溶接部品:
両側から"組の溶接タッチを設置し,Iビームを同時に平面で溶接する.
溶接電源は,自動線フィッダー付きの チェングドゥ・フワイアンMZ-1000です
2つのセットの自動流体リサイクルシステム. 流体は自動的にシームに供給され,繰り返し使用のために流体をリサイクルするためにタッチの後ろに吸い口があります.
溶接速度はインバーターによって変動します.ユーザーは自由に合理的な速度を決めることができます.
- 片付け部分:
Hビームは溶接後に変形します.直す部分を使用してください.ビームは直すことができます.
上部ロールは,フレンズの厚さと変形に応じて,水力シリンダーを通って適切な圧力を与えることができます.
すべてのロールは,適格な合金金属で製造され,欠陥を避けるために熱処理され,安定性と長寿を保証します.
整列速度と同じです 1つのモーターとギアボックスで動かされ インバーターで制御されます
水力上昇コンベヤーがあります. 変形に応じて上昇し,梁を支え,組み立て,溶接,直しを行います.
このプロセスはMITSUBISHI PLCによって制御される.駆動モーターはACインバーターによって制御される.電磁気バルブに長い寿命を与える液圧システムに細かいフィルタがあります.
横切りに溶接するときに変形を減らすために直す部分は働いています.
| モデル | PHJ15 | PHJ18 | PHJ20 |
| フレンズの厚さ | 6~25mm | 6~25mm | 6~25mm |
| フレンズの幅 | 200~800mm | 200~800mm | 200~800mm |
| 網の厚さ | 5~20mm | 5~20mm | 5~20mm |
| 網の高度 | 200〜1500mm | 200~800mm | 200〜2000mm |
| 梁の長さ | 4000〜15000mm | 4000〜15000mm | 4000〜15000mm |
| モデル | PHJ15-HD | PHJ18-HD | PHJ20 |
| フレンズの厚さ | 6-40mm | 6-40mm | 6-40mm |
| フレンズの幅 | 200〜1000mm | 200〜1000mm | 200〜1000mm |
| 網の厚さ | 5~28mm | 5~28mm | 5~28mm |
| 網の高度 | 200〜1500mm | 200~800mm | 200〜2000mm |
| 梁の長さ | 4000〜15000mm | 4000〜15000mm | 4000〜15000mm |
