| MOQ: | 1セット |
| standard packaging: | 木製パレット |
| Delivery period: | 10〜15日 |
| 支払方法: | L/C、T/T |
| Supply Capacity: | 100セット/月 |

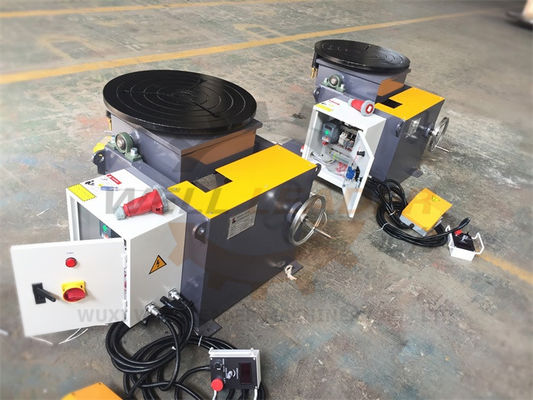

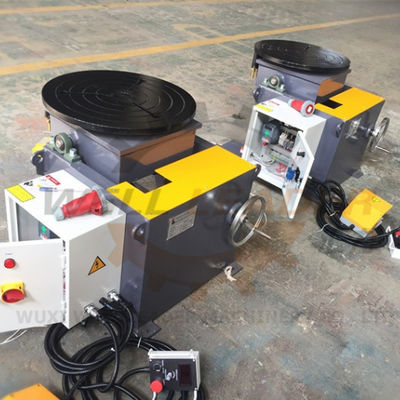

当社の溶接ポジショナーは、フランジやパイプなどの円形または管状のワークピースを360度回転させるように設計されており、溶接工は1つの位置に立って常に水平な表面で作業できます。これにより、溶接工が溶接を完了するためにワークピースの周りを常に移動する必要がなくなるため、作業者の疲労を防ぎ、生産性を向上させます。このワークピース提示方法により、オーバーヘッドまたは垂直方向の溶接が関与しないため、一貫して高品質の溶接が保証される傾向があります。フランジやバルブなどのパイプ継手やパイプの接合は、360度の作業面のため、実行の観点から問題のあるタスクです。溶接ポジショナーのようなツールを使用しない場合、作業者は接合を完了するためにワークピースの周りや下を常に移動する必要がある可能性があり、これは良好な品質の溶接には適していません。溶接シームの中断を頻繁に避けるために、溶接ポジショナーは必要かつ効果的な溶接ツールです。
作業デモンストレーションを確認するには、以下のビデオをクリックしてください。
特徴:
- 無制限の360度回転が可能な高精度スルーベアリング構造。
- 無段階変速を実現する三菱/シュナイダーインバーター。
- シーメンス/シュナイダー製電気部品。
- 長いケーブルを備えたリモートボックス。
- ワイヤレスリモートボックス。
- チルト角度表示
- 過度のチルトを防ぐリミットスイッチ。
- クイック電源ケーブルコネクタを装備。
- CE承認済み。
技術パラメータ:
- 定格チルト容量: フルポジションで1000kg
- 最大重心距離: 300mm
- 最大偏心距離: 200mm
- 回転速度: 0.12-1.2rpm
- チルト速度: 0.35rpm
- チルト範囲: 0-120度
- 回転モーター: 1.1kw
- チルトモーター: 1.1kw
- テーブルサイズ: Φ1200mm
- チャッククランプ範囲: 2”-10”
供給範囲（各標準モデル）:
-モーター＆ギアボックス、テーブル、ベアリングなどを備えた本体。
-シュナイダー製コンポーネントとクイック電源ケーブルコネクタを備えた制御キャビネット
- 6mケーブル付きリモートコントロールボックス
- ワイヤレスリモートボックス
- フットペダル
- 2”-10”パイプ用溶接チャックWP-300
-関連書類（機械図面、電気図面、操作マニュアルなど）
-スペアパーツ：プッシュボタン、ライト、ポテンショメーター。
| モデル | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
| 定格容量 | 300kg | 500kg | 800kg | 1000kg | 2000kg | 3000kg | 5000kg | 10000kg |
| 定格容量での最大重心距離 | 200mm | 250mm | 300mm | 300mm | 300mm | 300mm | 300mm | 400mm |
| 定格容量での最大偏心距離 | 150mm | 150mm | 150mm | 150mm | 200mm | 200mm | 200mm | 200mm |
| 回転速度（rpm） | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| チルト速度（rpm） | 手動/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| チルト範囲 | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| 回転モーター出力 | 0.37kw | 0.4kw | 0.4kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 1.5kw |
| チルトモーター出力 | 0.37kw | 0.37kw | 0.37kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 2.2kw |
| テーブル径 | Φ600mm | Φ800mm | Φ800mm | Φ900mm | Φ1100mm | Φ1300mm | Φ1600mm | Φ2000mm |
販売先: ドイツ、デンマーク、ルーマニア、ニュージーランド、オーストラリア、シンガポール、インドネシア、マレーシア、アルゼンチン、ブラジル、チリ、トルコ、シリア、イスラエル、サウジアラビア、ベトナム、インドなど。
ポジショニングマシン機器
産業用ポジショニングマシン
自動ポジショニングマシン
溶接補助機器
シングルステーションポジショニングマシン
デュアルステーションポジショニングマシン
マルチステーションポジショニングマシン
3軸ポジショニングマシン
2軸連動ポジショニングマシン
L型ポジショニングマシン
水平ポジショニングマシン
垂直ポジショニングマシン
カンチレバーポジショニングマシン
リフティングポジショニングマシン
偏心ポジショニングマシン
ヘビーデューティ溶接ポジショニングマシン
ライトデューティ溶接ポジショニングマシン
精密ポジショニングマシン
ビデオ
ビデオ
|
|
| MOQ: | 1セット |
| standard packaging: | 木製パレット |
| Delivery period: | 10〜15日 |
| 支払方法: | L/C、T/T |
| Supply Capacity: | 100セット/月 |
当社の溶接ポジショナーは、フランジやパイプなどの円形または管状のワークピースを360度回転させるように設計されており、溶接工は1つの位置に立って常に水平な表面で作業できます。これにより、溶接工が溶接を完了するためにワークピースの周りを常に移動する必要がなくなるため、作業者の疲労を防ぎ、生産性を向上させます。このワークピース提示方法により、オーバーヘッドまたは垂直方向の溶接が関与しないため、一貫して高品質の溶接が保証される傾向があります。フランジやバルブなどのパイプ継手やパイプの接合は、360度の作業面のため、実行の観点から問題のあるタスクです。溶接ポジショナーのようなツールを使用しない場合、作業者は接合を完了するためにワークピースの周りや下を常に移動する必要がある可能性があり、これは良好な品質の溶接には適していません。溶接シームの中断を頻繁に避けるために、溶接ポジショナーは必要かつ効果的な溶接ツールです。
作業デモンストレーションを確認するには、以下のビデオをクリックしてください。
特徴:
- 無制限の360度回転が可能な高精度スルーベアリング構造。
- 無段階変速を実現する三菱/シュナイダーインバーター。
- シーメンス/シュナイダー製電気部品。
- 長いケーブルを備えたリモートボックス。
- ワイヤレスリモートボックス。
- チルト角度表示
- 過度のチルトを防ぐリミットスイッチ。
- クイック電源ケーブルコネクタを装備。
- CE承認済み。
技術パラメータ:
- 定格チルト容量: フルポジションで1000kg
- 最大重心距離: 300mm
- 最大偏心距離: 200mm
- 回転速度: 0.12-1.2rpm
- チルト速度: 0.35rpm
- チルト範囲: 0-120度
- 回転モーター: 1.1kw
- チルトモーター: 1.1kw
- テーブルサイズ: Φ1200mm
- チャッククランプ範囲: 2”-10”
供給範囲（各標準モデル）:
-モーター＆ギアボックス、テーブル、ベアリングなどを備えた本体。
-シュナイダー製コンポーネントとクイック電源ケーブルコネクタを備えた制御キャビネット
- 6mケーブル付きリモートコントロールボックス
- ワイヤレスリモートボックス
- フットペダル
- 2”-10”パイプ用溶接チャックWP-300
-関連書類（機械図面、電気図面、操作マニュアルなど）
-スペアパーツ：プッシュボタン、ライト、ポテンショメーター。
| モデル | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
| 定格容量 | 300kg | 500kg | 800kg | 1000kg | 2000kg | 3000kg | 5000kg | 10000kg |
| 定格容量での最大重心距離 | 200mm | 250mm | 300mm | 300mm | 300mm | 300mm | 300mm | 400mm |
| 定格容量での最大偏心距離 | 150mm | 150mm | 150mm | 150mm | 200mm | 200mm | 200mm | 200mm |
| 回転速度（rpm） | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| チルト速度（rpm） | 手動/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| チルト範囲 | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| 回転モーター出力 | 0.37kw | 0.4kw | 0.4kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 1.5kw |
| チルトモーター出力 | 0.37kw | 0.37kw | 0.37kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 2.2kw |
| テーブル径 | Φ600mm | Φ800mm | Φ800mm | Φ900mm | Φ1100mm | Φ1300mm | Φ1600mm | Φ2000mm |
販売先: ドイツ、デンマーク、ルーマニア、ニュージーランド、オーストラリア、シンガポール、インドネシア、マレーシア、アルゼンチン、ブラジル、チリ、トルコ、シリア、イスラエル、サウジアラビア、ベトナム、インドなど。
