| MOQ: | 1セット |
| standard packaging: | 木製パレット |
| Delivery period: | 10〜15日 |
| 支払方法: | L/C,T/T |
| Supply Capacity: | 100セット/月 |

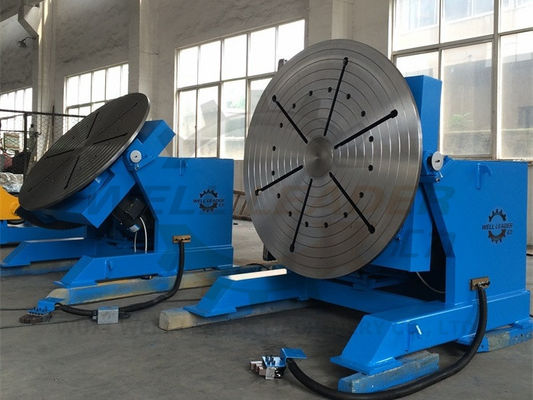

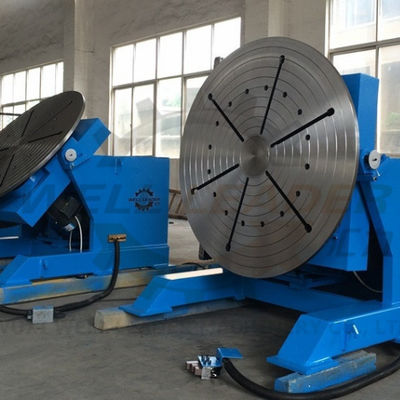

当社の溶接ポジショナーは、フランジやパイプなどの丸いまたは管状のワークピースを360度回転させるように設計されており、溶接工が1つの位置に立って、常に水平な表面で作業できるようにします。これにより、作業者の疲労が軽減され、溶接工が溶接を完了するためにワークピースの周りを常に移動する必要がないため、生産性が向上します。このワークピースの提示方法により、頭上や垂直方向の溶接がないため、一貫して高品質な溶接が保証される傾向もあります。パイプの接合や、フランジやバルブなどのパイプ継手の取り付けは、360度の作業面があるため、実行の観点から問題のある作業です。溶接ポジショナーなどのツールを使用しない場合、作業者は接合を完了するためにワークピースの周りや下に常に移動する必要があり、これは高品質な溶接には適していません。溶接シームの頻繁な中断を避けるために、溶接ポジショナーは必要不可欠で効果的な溶接ツールです。
動作デモンストレーションについては、下のビデオをクリックしてください。
特徴：
- 無制限の360度回転を備えた高精度スルーベアリング構造。
- 三菱/シュナイダーインバーターによる無段階可変速度。
- シーメンス/シュナイダー電気部品。
- 長いケーブル付きリモートボックス。
- ワイヤレスリモートボックス。
- 傾斜度の表示
- 過度の傾斜を防ぐリミットスイッチ。
- クイックパワーケーブルコネクタを装備。
- CE承認済み。
技術的パラメータ：
- 定格傾斜容量：フルポジションで1200kg
- 最大重力：300mm
- 最大偏心：200mm
- 回転速度：0.12-1.2rpm
- 傾斜速度：0.35rm
- 傾斜範囲：0-120度
- 回転モーター：1.1kw
- 傾斜モーター：1.1kw
- テーブルサイズ：Φ1200mm
- チャッククランプ範囲：2インチ～10インチ
供給範囲（各標準モデル）：
- モーターとギアボックス、テーブル、ベアリングなどを備えた本体。
- シュナイダーコンポーネントとクイックパワーケーブルコネクタを備えた制御キャビネット
- 6mケーブル付きリモコンボックス
- ワイヤレスリモートボックス
- フットペダル
- 2インチ～10インチパイプ用溶接チャックWP-300
- 機械図面、電気図、操作マニュアルなどの関連ドキュメント
- スペアパーツ：プッシュボタン、ライト、ポテンショメータ。
| モデル | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
| 定格容量 | 300kg | 500kg | 800kg | 1000kg | 2000kg | 3000kg | 5000kg | 10000kg |
| 定格容量での最大重力 | 200mm | 250mm | 300mm | 300mm | 300mm | 300mm | 300mm | 400mm |
| 定格容量での最大偏心 | 150mm | 150mm | 150mm | 150mm | 200mm | 200mm | 200mm | 200mm |
| 回転速度（rpm） | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| 傾斜速度（rpm） | 手動/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| 傾斜範囲 | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| 回転モーター出力 | 0.37kw | 0.4kw | 0.4kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 1.5kw |
| 傾斜モーター出力 | 0.37kw | 0.37kw | 0.37kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 2.2kw |
| テーブル直径 | Φ600mm | Φ800mm | Φ800mm | Φ900mm | Φ1100mm | Φ1300mm | Φ1600mm | Φ2000mm |
販売先：ドイツ、デンマーク、ルーマニア、ニュージーランド、オーストラリア、シンガポール、インドネシア、マレーシア、アルゼンチン、ブラジル、チリ、トルコ、シリア、イスラエル、サウジアラビア、ベトナム、インドなど。
ビデオ
ビデオ
ビデオ
|
|
| MOQ: | 1セット |
| standard packaging: | 木製パレット |
| Delivery period: | 10〜15日 |
| 支払方法: | L/C,T/T |
| Supply Capacity: | 100セット/月 |
当社の溶接ポジショナーは、フランジやパイプなどの丸いまたは管状のワークピースを360度回転させるように設計されており、溶接工が1つの位置に立って、常に水平な表面で作業できるようにします。これにより、作業者の疲労が軽減され、溶接工が溶接を完了するためにワークピースの周りを常に移動する必要がないため、生産性が向上します。このワークピースの提示方法により、頭上や垂直方向の溶接がないため、一貫して高品質な溶接が保証される傾向もあります。パイプの接合や、フランジやバルブなどのパイプ継手の取り付けは、360度の作業面があるため、実行の観点から問題のある作業です。溶接ポジショナーなどのツールを使用しない場合、作業者は接合を完了するためにワークピースの周りや下に常に移動する必要があり、これは高品質な溶接には適していません。溶接シームの頻繁な中断を避けるために、溶接ポジショナーは必要不可欠で効果的な溶接ツールです。
動作デモンストレーションについては、下のビデオをクリックしてください。
特徴：
- 無制限の360度回転を備えた高精度スルーベアリング構造。
- 三菱/シュナイダーインバーターによる無段階可変速度。
- シーメンス/シュナイダー電気部品。
- 長いケーブル付きリモートボックス。
- ワイヤレスリモートボックス。
- 傾斜度の表示
- 過度の傾斜を防ぐリミットスイッチ。
- クイックパワーケーブルコネクタを装備。
- CE承認済み。
技術的パラメータ：
- 定格傾斜容量：フルポジションで1200kg
- 最大重力：300mm
- 最大偏心：200mm
- 回転速度：0.12-1.2rpm
- 傾斜速度：0.35rm
- 傾斜範囲：0-120度
- 回転モーター：1.1kw
- 傾斜モーター：1.1kw
- テーブルサイズ：Φ1200mm
- チャッククランプ範囲：2インチ～10インチ
供給範囲（各標準モデル）：
- モーターとギアボックス、テーブル、ベアリングなどを備えた本体。
- シュナイダーコンポーネントとクイックパワーケーブルコネクタを備えた制御キャビネット
- 6mケーブル付きリモコンボックス
- ワイヤレスリモートボックス
- フットペダル
- 2インチ～10インチパイプ用溶接チャックWP-300
- 機械図面、電気図、操作マニュアルなどの関連ドキュメント
- スペアパーツ：プッシュボタン、ライト、ポテンショメータ。
| モデル | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
| 定格容量 | 300kg | 500kg | 800kg | 1000kg | 2000kg | 3000kg | 5000kg | 10000kg |
| 定格容量での最大重力 | 200mm | 250mm | 300mm | 300mm | 300mm | 300mm | 300mm | 400mm |
| 定格容量での最大偏心 | 150mm | 150mm | 150mm | 150mm | 200mm | 200mm | 200mm | 200mm |
| 回転速度（rpm） | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| 傾斜速度（rpm） | 手動/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| 傾斜範囲 | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| 回転モーター出力 | 0.37kw | 0.4kw | 0.4kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 1.5kw |
| 傾斜モーター出力 | 0.37kw | 0.37kw | 0.37kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 2.2kw |
| テーブル直径 | Φ600mm | Φ800mm | Φ800mm | Φ900mm | Φ1100mm | Φ1300mm | Φ1600mm | Φ2000mm |
販売先：ドイツ、デンマーク、ルーマニア、ニュージーランド、オーストラリア、シンガポール、インドネシア、マレーシア、アルゼンチン、ブラジル、チリ、トルコ、シリア、イスラエル、サウジアラビア、ベトナム、インドなど。
